| ジョイ建築設計事務所 建築の流れ紹介 ◆お客様からのオファー・調査・設計・工事・完成へのプロセス例◆ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
第一ステップ:調査及び基本設計 ◆お客様のご意見をすべておうかがいし、吟味、検討しつつ ◆お客様と十分時間をかけて練り上げた基本設計を基に、 ◆いよいよ工事が始まりますが、地盤調査、起工、杭工事、 ◆諸官庁、消防署などの検査とともに、設計事務所検査、 ◆もちろん、これで終わったわけではなく、お客様とは一生の |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 設計契約 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 工事契約 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 完成・引渡し | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 実際の例:N邸の場合(木造2階建住宅の一例です) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 第一ステップ:調査及び基本設計 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 00年11月現在の土地の様子 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
・地盤の状況、道路、近隣の環境などを調査。 基本設計にとりかかる。 ・お客様のご要望により、できるだけ自然素材を 採用し、各部屋は採光と通風を採りこむことを 心がける。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D案 | F案 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| → | |||||||||||||||||||||||||||||||||||||||||||||||||||||||

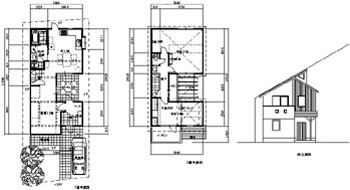

| O案 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ・A案に始まり、10数回にわたるプランの 変更を経て、O案にて基本設計がほぼ 完成。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| → | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 第二ステップ:実施設計 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||

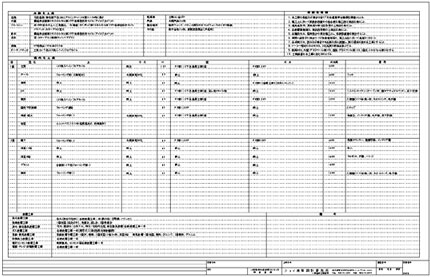

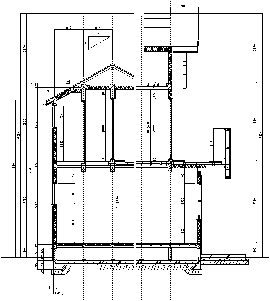

| 仕上げ表 | 矩計図 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 見積書 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ・実施設計に入り、仕様書、詳細図などを作成し、 東京都の建築指導課に確認申請書を提出。 ・並行して、建設業者の選定、見積書の作成を行う。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 第三ステップ:工事監理 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 01.2.4 地縄張り | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
・契約金額を決定の後、建設会社と工事契約。 起工式を済ませていよいよ着工。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 01.2.20 基礎配筋 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ・根切り、割栗工事を経て、基礎の配筋工事。 この時、鉄筋の種類、径、配置寸法などを検査。 初期の重要なチェック地点。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 01.3.2 コンクリート基礎完成 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ・基礎コンクリートを流し込み、型枠をはずして検査。 この時、アンカーボルト、ホールダン金物(地震に 強い住宅にするために必要)、設備配管などが、 ちゃんと施工されているかチェック。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 01.3.7 棟上 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ・設計図(絵)が実際の形になる時。 設計者もお客様もときめく時です。 ・その後、各構造材が所定の位置に施工 されているか検査。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 01.3.12 屋根・外壁下地工事 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
・屋根、外壁、床に構造用合板、併せて筋交や金物が 図面通りに施工されているか検査。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 01.4.12 サッシ・断熱材工事 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ・指定のサッシと断熱材が、隙間なく施工されているか検査。 ・サッシは、断熱・防音性に優れ、自然素材(木)を生かした マービン社(米)の製品を採用。 ・断熱の方法は、外断熱(外壁の外側をウレタンなど断熱材で包む)と、 内断熱(壁の中に、グラスウールなどの断熱材を充填する)がありますが、 ジョイ設計では、セルローズファイバーによる断熱工法をお勧めしています。 (N邸は予算の関係で、グラスウール内断熱を採用) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 01.5.22 漆喰塗り | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
・内装下地材を施工した後、お客様のご要望で、 自ら漆喰塗りに挑戦。 家族全員と設計者も入り混じって、悪戦苦闘。 お子様たちにも良き思い出となりました。 最後は、プロの左官屋さんにきれいに仕上げて もらいました。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 01.6.1 内装検査 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ・照明器具も付いて、いよいよ最終段階。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 第四ステップ:各種検査・引渡し | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 01.6.16 完成 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ・お客様にとっても、設計者、施工者にとっても、一つの建物を完成させるのはとても 大変なことであり、そこに至るまでには様々な問題と壁にぶつかることもあります。 しかし、竣工を迎えてお客様の笑顔が見れたとき、すべての苦労は吹き飛んで しまいます。そして、次の仕事への活力となるのです。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
